Mô tả Sản phẩm

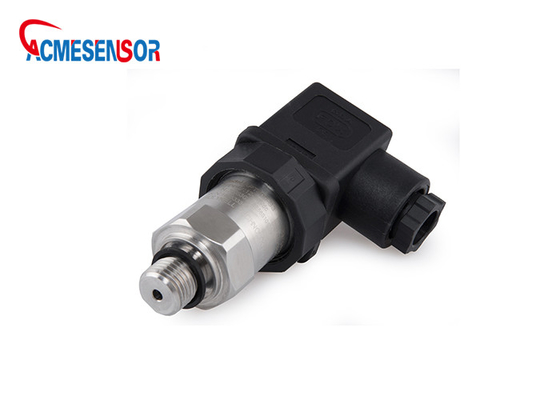

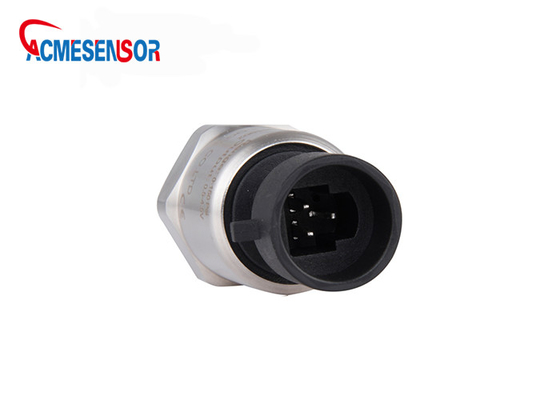

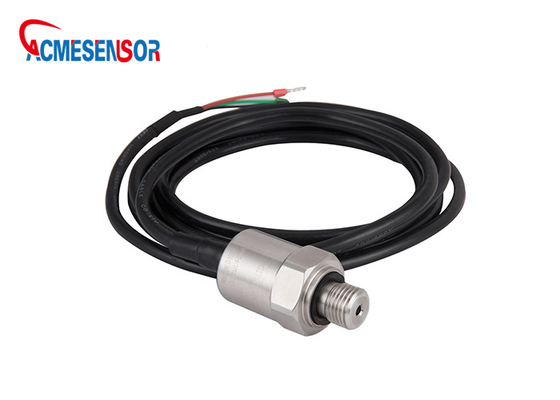

Cảm biến áp suất gốm 4-20mA OEM APT211 RS485 i2c
APT211 máy phát áp suất hàng loạt (cảm biến áp suất áp điện)Máy phát áp suất Trung Quốc, Cảm biến áp suất phổ biến được áp dụng trong các ngành công nghiệp áp suất nhiên liệu động cơ, áp suất thủy lực và áp suất khí, được áp dụng công nghệ tạo áp gốm Flush và thiết kế mạch tiên tiến để tránh ảnh hưởng đến sản phẩm do nhiệt độ, độ ẩm, sự mệt mỏi cơ học và trung bình, do đó để cải thiện tính ổn định lâu dài của nó trong môi trường công nghiệp.
Thông tin kích thước
Kết nối điện
OUTPUT = Tín hiệu, VCC = Nguồn cung cấp, GND = VCC- & S, Sheild = Earth
Đặc điểm kỹ thuật sản xuất
Nhiệt độ môi trường: 25 ° C (trừ khi được chỉ định)
|
Tham số |
Dữ liệu |
|||||
|
Phạm vi áp |
-0,1 ... 0 ~ 0,01 ... 100MPa |
|||||
|
Loại áp suất |
đồng hồ đo (G), tuyệt đối (A), đồng hồ đo kín (S) |
|||||
|
Quá áp |
150% FS |
|||||
|
Áp lực nổ |
250% FS |
|||||
|
Dây điện tử |
2 dây |
3 dây |
||||
|
Tín hiệu đầu ra |
4 ~ 20mA |
0 ~ 5VDC |
1 ~ 5VDC |
0 ~ 10VDC |
0,5 ~ 4,5VDC |
Hệ mét vô tuyến 0,5 ~ 4,5 V |
|
Nguồn cấp |
12 ~ 30VDC, giá trị điển hình: 24VDC |
10 ~ 30 V DC |
10 ~ 30VDC |
12 ~ 30VDC |
5 V DC |
5 V DC ± 5% |
|
Sự chính xác |
0,25% FS (điển hình) 0,5% FS (tối đa) |
|||||
|
Sự ổn định lâu dài |
≤0,2% FS / năm |
|||||
|
Nhiệt độ làm việc |
−25 ℃ ~ 85 ℃ |
|||||
|
Nhiệt độ lưu trữ |
−40 ℃ ~ 125 ℃ |
|||||
|
Sự cân bằng nhiệt độ |
-10 ℃ ~ 80 ℃ (Tiêu chuẩn) |
|||||
|
Hệ số nhiệt độ bằng không |
± 0,1% FS / ° C |
|||||
|
Temp. Hệ số của nhịp |
± 0,05% FS / ° C |
|||||
|
Điện trở cách điện |
100MΩ @ 250VDC |
|||||
|
Tương thích trung bình |
Nước, khí và chất lỏng ăn mòn yếu |
|||||
|
Bảo vệ ngắn mạch |
Đúng |
|||||
|
Bảo vệ phân cực ngược |
Đúng |
|||||
|
Kết nối điện tử |
Đầu nối 3 chân Packard; |
|||||
|
Giao diện áp suất |
M20x1.5, 1/8''NPT nam, 1/4''NPT nam / Nữ, G1 / 4 '' nam / nữ, 7/16 '' - 20 UNF nam / Nữ (tùy chỉnh) |
|||||
|
Vật liệu của màng áp lực |
Thép không gỉ 316L |
|||||
|
Thời gian phản hồi (10% ~ 90%) |
≤10msec (Tăng lên 90% FS) |
|||||
|
Sốc rung |
10g / 5 ~ 2kHz, trục X / Y / Z / 20g nửa sin 11ms |
|||||
|
Không thấm nước |
IP65 |
|||||
|
Phê duyệt chứng chỉ |
Chứng chỉ CE có sẵn. |
|||||
|
Tiêu chuẩn EMC |
EN 61326-1: 2013;EN 61326-2-3: 2013 EN 61000-6-2: 2005;EN61000-6-4: 2007 + A1 |
|||||
|
Trọng lượng |
Trọng lượng tịnh khoảng 0,1KG, Trọng lượng đóng gói đầy đủ khoảng 0,2kg (Bao gồm cáp 2 mét) |
|||||
Sơ đồ của phương pháp cài đặt phổ biến
Dịch vụ & Sức mạnh của chúng tôi
1. Phương tiện đo phải tương thích với thép không gỉ 304 và cao su nitrile.
2.Nếu có thể, kết nối điện của máy phát áp suất phải càng thẳng đứng càng tốt.Đo áp suất khí khô trừ trong nhà và ở điều kiện khô;
3.Khi bình áp suất được đo có nước hoặc Búa không khí, một van đệm phải được lắp đặt ở phía trước của giao diện máy phát áp suất.
4.Khi được sử dụng để đo áp suất đầu ra của máy bơm áp lực, phải thêm van đệm hoặc đường cong đệm ở đầu trước của máy phát áp suất.
5.Khi lắp đặt máy phát áp lực trong đường ống, bước đầu tiên là làm sạch chất lỏng ở cổng ren và lắp đặt máy phát áp lực.Bước thứ hai là mở van từ từ sau khi lắp đặt để tránh tác động của áp suất.
6.Khi một bộ truyền áp lực được lắp trên đường ống rẽ, nó phải có đường kính ít nhất bằng 9 lần đường kính của đường ống tại chỗ rẽ và tốt nhất là ở hạ lưu của dòng chảy rẽ.
7.Khi có động cơ trong hệ thống đo, phải đảm bảo rằng vỏ động cơ và vỏ của bộ cấp nguồn cho máy phát áp lực có cùng điện thế và điện trở giữa vỏ và Trái đất không vượt quá 9;
8.Khi có bộ chuyển đổi trong hệ thống đo, vỏ của động cơ được điều khiển bởi bộ chuyển đổi phải được nối với dây nối đất của nguồn điện của máy phát áp lực.
9.Khi lỗ áp lực của bộ truyền áp lực bị tắc, không được dùng dụng cụ sắc nhọn để nạo vét lỗ áp lực.10.Bộ truyền áp suất phải được tháo ra và phần của lỗ áp suất phải được nhúng vào chất lỏng có thể hòa tan vật liệu bị tắc.Nếu người dùng cần hiệu chỉnh zero hoặc hiệu chỉnh toàn dải phải dưới sự hướng dẫn của nhân viên kỹ thuật của chúng tôi, không được mở máy phát để điều chỉnh;
11. Máy phát áp lực phải được lắp đặt ở vị trí không dễ bị va chạm và giẫm đạp;
12. Cáp truyền tải cho máy phát áp lực không được đặt trong cùng một ống luồn dây hoặc trong cùng một rãnh đi dây với các loại cáp cao áp hoặc cao áp khác;
13.Khi lắp đặt thiết bị truyền áp lực trong khu vực Dorey, hãy đảm bảo lắp đặt thiết bị chống sét và đảm bảo rằng thiết bị truyền áp lực và nguồn điện được kết nối tin cậy với tai;
Câu hỏi thường gặp
Q: Bạn có thể chấp nhận dịch vụ ODM & OEM không?
A: Chúng tôi chuyên nghiệp cung cấp dịch vụ OEM & ODM cho tất cả các mặt hàng.
Q: Tôi có thể lấy mẫu không?
A: Có, chúng tôi có nguyên liệu trong kho để giúp bạn lấy mẫu càng sớm càng tốt.
Q: Làm thế nào về chất lượng của nam châm?
A: Chúng tôi có chứng nhận ISO, CE và ROSH, chúng tôi có thể gửi bài kiểm tra chứng nhận của công ty chúng tôi cho bạn.
Q: Làm Thế Nào là giá cả?
A: Vì chúng tôi tin rằng chất lượng là quan trọng nhất, chúng tôi sẽ cung cấp cảm biến đo mức siêu âm chất lượng tốt nhất có thể với giá cả hợp lý
giá.
Q: Bạn có thể cung cấp cho tôi thời gian dẫn đầu ngắn nhất?
A: Chúng tôi có tài liệu trong kho, nếu bạn thực sự cần, bạn có thể cho chúng tôi biết và chúng tôi sẽ cố gắng hết sức để làm hài lòng bạn.
Hỏi: Tôi có thể lấy cảm biến của mình bằng cách nào? / Phương tiện giao thông là gì?
A. Chúng tôi giao hàng chính bằng chuyển phát nhanh: DHL, FedEx, UPS, TNT, v.v. hoặc hậu cần theo chỉ thị
Q. Làm Thế Nào để đặt hàng?
A. Để giới thiệu cho bạn các cảm biến đo mức radar phù hợp nhất và đưa ra báo giá chính xác, vui lòng cung cấp thông tin sau và gửi cho bộ phận bán hàng của chúng tôi khi bạn định đặt câu hỏi, cảm ơn!
1. Phương tiện của bạn là gì?Nước, dầu hay những thứ khác?
2. Phạm vi mức: 0-10meters, hoặc những người khác?
3. Tín hiệu đầu ra: 4-20mA, RS485 hoặc những người khác?
