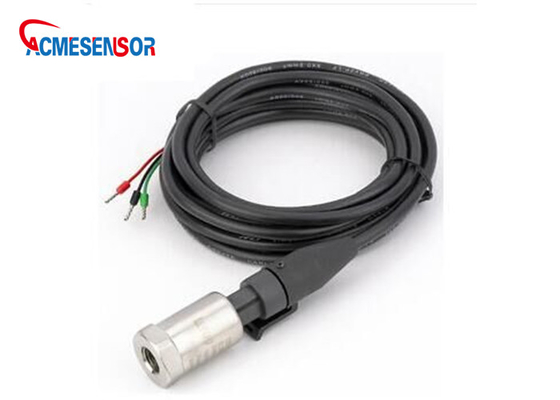

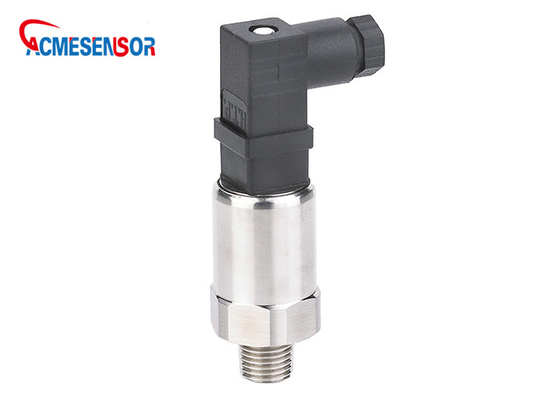

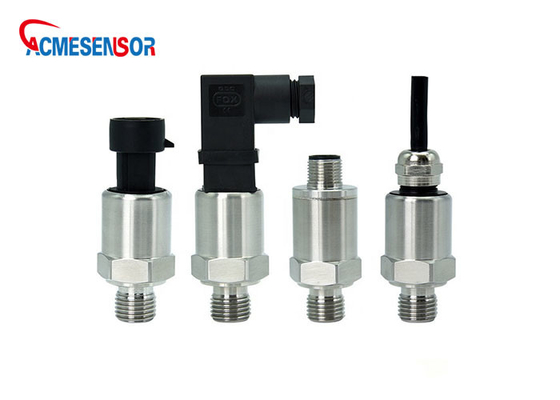

Bộ chuyển đổi áp suất máy nén khí giá rẻ cho R410a, R22, R134a, R404a APT210 / Cảm biến áp suất dầu
Mô tả Sản phẩm
APT210 máy phát áp suấtsử dụng cảm biến Gốm Đức hoặc thân cảm biến chứa đầy dầu silicon khuếch tán làm phần tử nhạy cảm, mạch xử lý tích hợp để thay đổi tín hiệu milivolt của cảm biến thành tín hiệu dòng điện hoặc điện áp đầu ra tiêu chuẩn, có thể trực tiếp với máy tính, thiết bị điều khiển và thiết bị hiển thị, v.v. Chọn độ ổn định cao, độ tin cậy cao của cảm biến áp suất điện áp và mạch chuyên dụng hiệu suất cao trong máy phát, hiệu suất tổng thể ổn định và đáng tin cậy, có thể thực hiện truyền tín hiệu khoảng cách xa.Thông qua sự tích hợp của cấu trúc hoàn toàn bằng thép không gỉ, sau nhiều lần hàn thép không gỉ đạt đến thiết kế trạng thái rắn, dễ dàng lắp đặt, với đặc tính chống rung và chống va đập cao, có thể sử dụng trong môi trường xấu trong thời gian dài.
Thông tin kích thước
Kết nối điện
OUTPUT = Tín hiệu, VCC = Nguồn cung cấp, GND = VCC- & S, Sheild = Earth
Đặc điểm kỹ thuật sản xuất
Nhiệt độ môi trường: 25 ° C (trừ khi được chỉ định)
|
Tham số |
Dữ liệu |
|||||
|
Phạm vi áp |
-0,1 ... 0 ~ 0,01 ... 100MPa |
|||||
|
Loại áp suất |
đồng hồ đo (G), tuyệt đối (A), đồng hồ đo kín (S) |
|||||
|
Quá áp |
150% FS |
|||||
|
Áp lực nổ |
250% FS |
|||||
|
Dây điện tử |
2 dây |
3 dây |
||||
|
Tín hiệu đầu ra |
4 ~ 20mA |
0 ~ 5VDC |
1 ~ 5VDC |
0 ~ 10VDC |
0,5 ~ 4,5VDC |
Hệ mét vô tuyến 0,5 ~ 4,5 V |
|
Nguồn cấp |
12 ~ 30VDC, giá trị điển hình: 24VDC |
10 ~ 30 V DC |
10 ~ 30VDC |
12 ~ 30VDC |
5 V DC |
5 V DC ± 5% |
|
Sự chính xác |
0,25% FS (điển hình) 0,5% FS (tối đa) |
|||||
|
Sự ổn định lâu dài |
≤0,2% FS / năm |
|||||
|
Nhiệt độ làm việc |
−25 ℃ ~ 85 ℃ |
|||||
|
Nhiệt độ lưu trữ |
−40 ℃ ~ 125 ℃ |
|||||
|
Sự cân bằng nhiệt độ |
-10 ℃ ~ 80 ℃ (Tiêu chuẩn) |
|||||
|
Hệ số nhiệt độ bằng không |
± 0,1% FS / ° C |
|||||
|
Temp. Hệ số của nhịp |
± 0,05% FS / ° C |
|||||
|
Điện trở cách điện |
100MΩ @ 250VDC |
|||||
|
Tương thích trung bình |
Nước, khí và chất lỏng ăn mòn yếu |
|||||
|
Bảo vệ ngắn mạch |
Đúng |
|||||
|
Bảo vệ phân cực ngược |
Đúng |
|||||
|
Kết nối điện tử |
Đầu nối 3 chân Packard; |
|||||
|
Giao diện áp suất |
M20x1.5, 1/8''NPT nam, 1/4''NPT nam / Nữ, G1 / 4 '' nam / nữ, 7/16 '' - 20 UNF nam / Nữ (tùy chỉnh) |
|||||
|
Vật liệu của màng áp lực |
Thép không gỉ 316L |
|||||
|
Thời gian phản hồi (10% ~ 90%) |
≤10msec (Tăng lên 90% FS) |
|||||
|
Sốc rung |
10g / 5 ~ 2kHz, trục X / Y / Z / 20g nửa sin 11ms |
|||||
|
Không thấm nước |
IP65 |
|||||
|
Phê duyệt chứng chỉ |
Chứng chỉ CE có sẵn. |
|||||
|
Tiêu chuẩn EMC |
EN 61326-1: 2013;EN 61326-2-3: 2013 EN 61000-6-2: 2005;EN61000-6-4: 2007 + A1 |
|||||
|
Trọng lượng |
Trọng lượng tịnh khoảng 0,1KG, Trọng lượng đóng gói đầy đủ khoảng 0,2kg (Bao gồm cáp 2 mét) |
|||||
Sơ đồ của phương pháp cài đặt phổ biến
Dịch vụ & Sức mạnh của chúng tôi
1. Phương tiện đo phải tương thích với thép không gỉ 304 và cao su nitrile.
2.Nếu có thể, kết nối điện của máy phát áp suất phải càng thẳng đứng càng tốt.Đo áp suất khí khô trừ trong nhà và ở điều kiện khô;
3.Khi bình áp suất được đo có nước hoặc Búa không khí, một van đệm phải được lắp đặt ở phía trước của giao diện máy phát áp suất.
4.Khi được sử dụng để đo áp suất đầu ra của máy bơm áp lực, phải thêm van đệm hoặc đường cong đệm ở đầu trước của máy phát áp suất.
5.Khi lắp đặt máy phát áp lực trong đường ống, bước đầu tiên là làm sạch chất lỏng ở cổng ren và lắp đặt máy phát áp lực.Bước thứ hai là mở van từ từ sau khi lắp đặt để tránh tác động của áp suất.
6.Khi một bộ truyền áp lực được lắp trên đường ống rẽ, nó phải có đường kính ít nhất bằng 9 lần đường kính của đường ống tại chỗ rẽ và tốt nhất là ở hạ lưu của dòng chảy rẽ.
7.Khi có động cơ trong hệ thống đo, phải đảm bảo rằng vỏ động cơ và vỏ của bộ cấp nguồn cho máy phát áp lực có cùng điện thế và điện trở giữa vỏ và Trái đất không vượt quá 9;
8.Khi có bộ chuyển đổi trong hệ thống đo, vỏ của động cơ được điều khiển bởi bộ chuyển đổi phải được nối với dây nối đất của nguồn điện của máy phát áp lực.
9.Khi lỗ áp lực của bộ truyền áp lực bị tắc, không được dùng dụng cụ sắc nhọn để nạo vét lỗ áp lực.10.Bộ truyền áp suất phải được tháo ra và phần của lỗ áp suất phải được nhúng vào chất lỏng có thể hòa tan vật liệu bị tắc.Nếu người dùng cần hiệu chỉnh zero hoặc hiệu chỉnh toàn dải phải dưới sự hướng dẫn của nhân viên kỹ thuật của chúng tôi, không được mở máy phát để điều chỉnh;
11. Máy phát áp lực phải được lắp đặt ở vị trí không dễ bị va chạm và giẫm đạp;
12. Cáp truyền tải cho máy phát áp lực không được đặt trong cùng một ống luồn dây hoặc trong cùng một rãnh đi dây với các loại cáp cao áp hoặc cao áp khác;
13.Khi lắp đặt thiết bị truyền áp lực trong khu vực Dorey, hãy đảm bảo lắp đặt thiết bị chống sét và đảm bảo rằng thiết bị truyền áp lực và nguồn điện được kết nối tin cậy với tai;
