Mô tả Sản phẩm

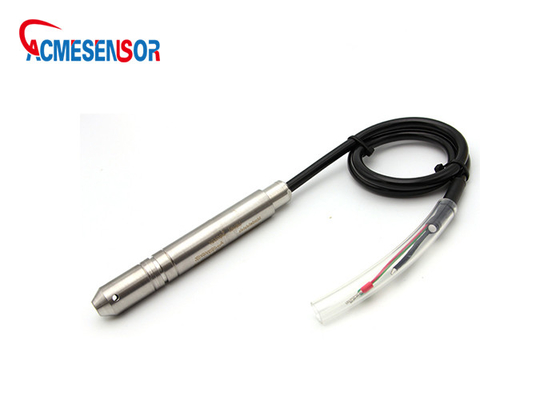

Máy phát mức APT310 có cấu tạo và ứng dụng đặc biệt.Nó có độ chính xác cao, khối lượng nhỏ, ổn định, cộng với khả năng chống mài mòn, dầu, axit & kiềm và cáp dẫn khí cường độ cao đảm bảo rằng nó có thể đáp ứng các yêu cầu đo lường trong các trường hợp khác nhau.Nó được sử dụng rộng rãi trong xử lý nước thải, sông và hồ cũng như kênh, sông lớn, hồ chứa và giám sát bờ biển. Sản phẩm này đã có chứng nhận an toàn nội tại, chứng nhận chống cháy nổ và chứng nhận CE. phân cực.
Đặc trưng

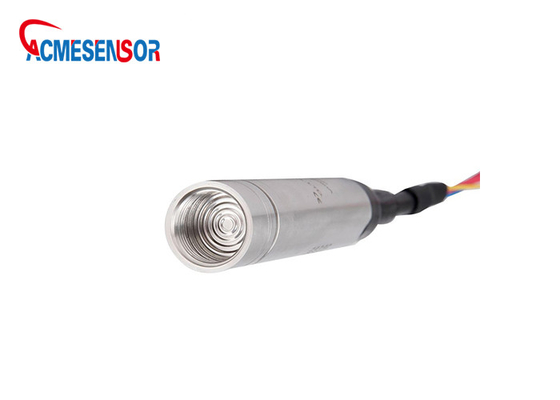

* Màng chắn bằng thép không gỉ 316L
* Cảm biến áp suất MEAS TE, 0,25% FS, 0,5% FS
* Chiều dài đường kính chỉ Ø19 mm
* Mức độ từ 50cm đến 600m
* Chống nhiễu mạnh, ổn định lâu dài
* Thiết kế chống thấm nước bằng nhựa kín IP68 hoàn toàn
* Phạm vi rộng, có sẵn cho loại máy đo Gauge, Absolute và kín
* -35 ° C ~ 125 ° C Phạm vi nhiệt độ làm việc rộng
* Thời gian dài làm việc ở nhiệt độ thấp -30 ° C
* Từ chối EMI / RFI * Bảo vệ quá áp, phân cực ngược và ngắn mạch
* Khách hàng có thể tùy chỉnh độ dài cáp PU, PE hoặc PTFE
|
Đặc tính của cảm biến áp suất dòng APT300
|
||||
|
1
|
Cảm biến gốm công nghệ Đức, thiết kế 10 năm
|
|||
|
2
|
Chip xử lý tích hợp đặc biệt Ti được sử dụng trong mạch
|
|||
|
3
|
Tự động bù nhiệt độ -40 ~ 80
|
|||
|
4
|
Tính ổn định lâu dài vượt trội, nhiệt độ thấp, độ nhạy cao
|
|||
|
5
|
Nhiều kết nối điện là tùy chọn, cài đặt dễ dàng
|
|||
|
7
|
Phạm vi rộng, có sẵn cho loại máy đo Gauge, Absolute và kín
|
|||
|
số 8
|
Hệ thống HVAC · Xử lý nước và năng lượng
|
|||
|
9
|
Từ chối EMI / RFI
|
|||
Thông tin kích thước
Đặc điểm kỹ thuật sản xuất
Nhiệt độ môi trường: 25 ° C (trừ khi được chỉ định)
|
Tham số
|
Dữ liệu
|
||||||
|
Phạm vi áp
|
0 ~ 0,01 .... 10MPa / 0-0,5M ....... 500mH2O
|
||||||
|
Loại áp suất
|
gauge (G), tuyệt đối (A)
|
||||||
|
Quá áp
|
200% FS
|
||||||
|
Áp lực nổ
|
300% FS
|
||||||
|
Dây điện tử
|
2 dây
|
3 dây
|
|||||
|
Tín hiệu đầu ra
|
4 ~ 20mA
|
0 ~ 5VDC
|
1 ~ 5VDC
|
0 ~ 10VDC
|
0,5 ~ 4,5VDC
|
Hệ mét vô tuyến 0,5 ~ 4,5 V
|
RS485 Modbus RTU
|
|
Nguồn cấp
|
12 ~ 30VDC, giá trị điển hình: 24VDC
|
10 ~ 30 VDC
|
10 ~ 30VDC
|
12 ~ 30VDC
|
5 V DC
|
5 V DC ± 5%
|
10-30VDC╱
3-5VDC |
|
Sự chính xác
(bao gồm: độ phi tuyến tính, độ lặp lại, độ trễ, độ lệch 0, độ trôi hoàn toàn) |
≤0,1% FS ≤0,15% ≤0,2% FS ≤0,25% FS (điển hình) ≤0,5% FS (tối đa)
|
||||||
|
Sự ổn định lâu dài
|
≤0,2% FS / năm
|
||||||
|
Nhiệt độ làm việc
|
−25 ℃ ~ 85 ℃ −40 ℃ ~ 100 ℃ (Tùy chỉnh)
|
||||||
|
Nhiệt độ lưu trữ
|
−40 ℃ ~ 125 ℃
|
||||||
|
Sự cân bằng nhiệt độ
|
-10 ℃ ~ 80 ℃ (Tiêu chuẩn)
|
||||||
|
Hệ số nhiệt độ bằng không
|
± 0,1% FS / ° C
|
||||||
|
Temp. Hệ số của nhịp
|
± 0,05% FS / ° C
|
||||||
|
Điện trở cách điện
|
100MΩ @ 250VDC
|
||||||
|
Tương thích trung bình
|
Nước hoặc tương thích với thép không gỉ 316L
|
||||||
|
Bảo vệ ngắn mạch
|
Đúng
|
||||||
|
Bảo vệ phân cực ngược
|
Đúng
|
||||||
|
Kết nối điện tử
|
Cáp cố định và chống nước IP68
|
||||||
|
Giao diện áp suất
|
Đo huyết áp;Thiết bị đo kín và quang học tuyệt đối
|
||||||
|
Vật liệu của màng áp lực
|
Thép không gỉ 316L
|
||||||
|
Thời gian phản hồi (10% ~ 90%)
|
≤10msec (Tăng lên 90% FS)
|
||||||
|
Sốc rung
|
10g / 5 ~ 2kHz, trục X / Y / Z / 20g nửa sin 11ms
|
||||||
|
Không thấm nước
|
IP68
|
||||||
|
Cáp tùy chọn
|
Cáp PE (Chống nước);Cáp PUR (Bằng chứng dầu);Cáp PTFE (Chống ăn mòn)
|
||||||
|
Phê duyệt chứng chỉ
|
Chứng chỉ CE có sẵn.
|
||||||
|
Tiêu chuẩn EMC
|
EN 61326-1: 2013;EN 61326-2-3: 2013 EN 61000-6-2: 2005;EN61000-6-4: 2007 + A1
|
||||||
|
Trọng lượng
|
Trọng lượng tịnh khoảng 0.35KG, Trọng lượng đóng gói đầy đủ là khoảng 1.0KG (Bao gồm 2 mét cáp)
|
||||||
Sơ đồ của phương pháp cài đặt phổ biến
1. đo mức giếng khoan
Quy trình sản xuất
Đóng gói & Vận chuyển
Thông tin yêu cầu
Để giới thiệu cho bạn máy phát áp suất phù hợp nhất và đưa ra báo giá chính xác, vui lòng cung cấp thông tin sau và gửi cho bộ phận bán hàng của chúng tôi khi bạn định yêu cầu, cảm ơn!
